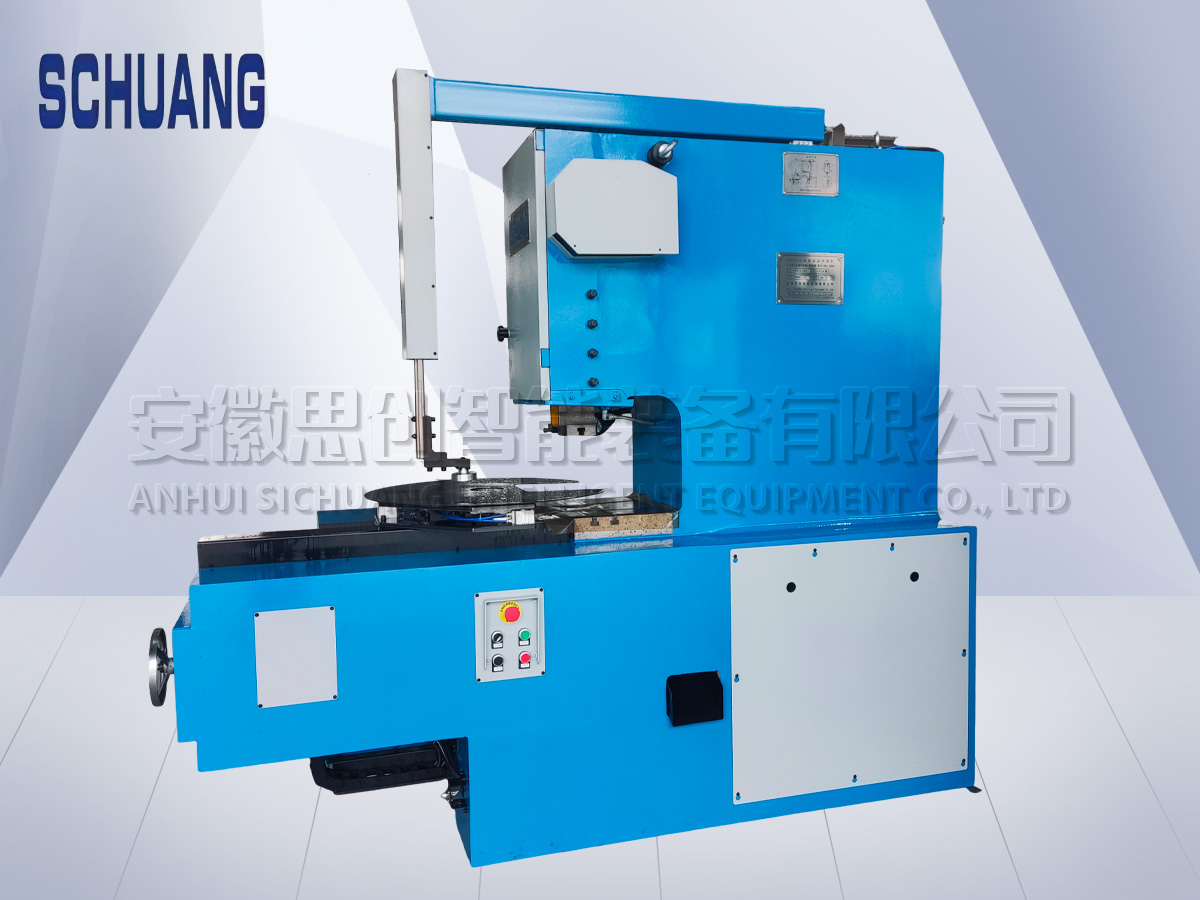

全伺服冲槽机是用于冲裁电机转子和定子硅钢片槽孔的专用设备。本机的滑块采用伺服电机驱动，本机的分度主轴旋转是采用伺服电机和高精度齿轮减速驱动。由于冲孔压机和分度系统为柔性联结，因此该机可冲制等角度分布槽孔，亦可冲制第一槽位置有特殊要求的电机铁芯片(如带有螺旋槽的电机铁芯)以及一模多冲的功能。本机冲裁的电机冲片直径在Φ1200mm以下的定子和Φ1000mm以下的转子硅钢片。床身移动功能：分度主轴位置不动，当冲片直径大小变化时，伺服驱动床身前后移动，便于机器人自动上下料。
选配功能：
1、滑块提升功能：采用平衡杠杆机构和平衡块装置，减少床身震动，保证冲裁精度。滑块行程16mm, 最高冲次达800次/min；滑块总行程44mm，便于自动化取放冲片。
2、切向斜槽功能：增加斜槽冲机构，可冲制冲片叠压成切向斜槽的铁芯。
3、不等角度分布的槽孔。
主要规格和技术参数
序号 | 名 称 | 规 格 参 数 | 单位 |
1.1 | 公称力 | 100 | kN |
1.2 | 滑块行程 | 20 | mm |
1.3 | 滑块行程次数 | 180~700 | spm |
1.4 | 最大封闭高度 | 220 | mm |
1.5 | 封闭高度调节量 | 30 | mm |
1.6 | 滑块中心到床身距离(喉深) | 265 | mm |
1.7 | 分度轴中心到滑块中心距离 | 35~600 | mm |
1.8 | 冲槽数范围 | 1~999 | |
1.9 | 冲片直径范围 | Φ70 ~Φ1200 | mm |
1.10 | 冲裁厚度 | 1.0 | mm |
1.14 | 压缩空气工作压力 | 0.45 | MPa |
1.15 | 机身工作台面距地面高度 | 880 | mm |
1.16 | 整机外形尺寸(前后×左右×高) | 2522×800×2100 | mm |
1.17 | 整机重量 | ≈4400 | kg |
